Materiales
Caja: hierro fundido, hierro dúctil, hierro fundido de níquel, acero fundido, acero inoxidable, acero inoxidable dúplex, etc.
Impulsor y anillo de sellado: hierro fundido, hierro dúctil, acero fundido, acero inoxidable, bronce, acero inoxidable dúplex, etc.
Shat: acero al carbono, acero inoxidable, acero inoxidable dúplex, etc.
Manga del eje: acero inoxidable, acero inoxidable dúplex, etc.
Las diferentes combinaciones de materiales pueden permitir diferentes condiciones de trabajo;
Los materiales especiales se pueden personalizar de acuerdo con los requisitos.
Aplicación tecnológica
Alta eficiencia, alta fuerza, alta confiabilidad, larga vida útil.
El diseño hidráulico optimizado basado en la tecnología CFD puede equilibrar automáticamente la fuerza axial y la fuerza radial para garantizar una alta eficiencia.
La estructura compacta, la carcasa de voluta reforzada y los componentes de alta calidad aseguran la alta estabilidad y confiabilidad de la bomba.
Aplicaciones
Para agua limpia o medio con propiedades físicas y químicas similares al agua limpia.
Suministro de agua para plantas de agua, drenaje urbano, riego agrícola, circulación de agua para centrales eléctricas, suministro de agua y drenaje para empresas industriales y mineras, circulación de agua para HVAC y suministro de agua para la industria de la construcción naval.
Para medio corrosivo: desalinización del agua de mar, agua desmineralizada en molinos de acero, transporte de salmuera.
Para agua caliente con una temperatura por debajo de 130 ℃.
Suministro de calefacción de distrito y circulaciones de agua.
Designación del código de modelo
Ejemplo: SBS (SBSL) 800-970 E (f)
SBS (SBSL) 800-970 E (f)
SBS - Bomba de revestimiento dividido horizontal de la serie SBS

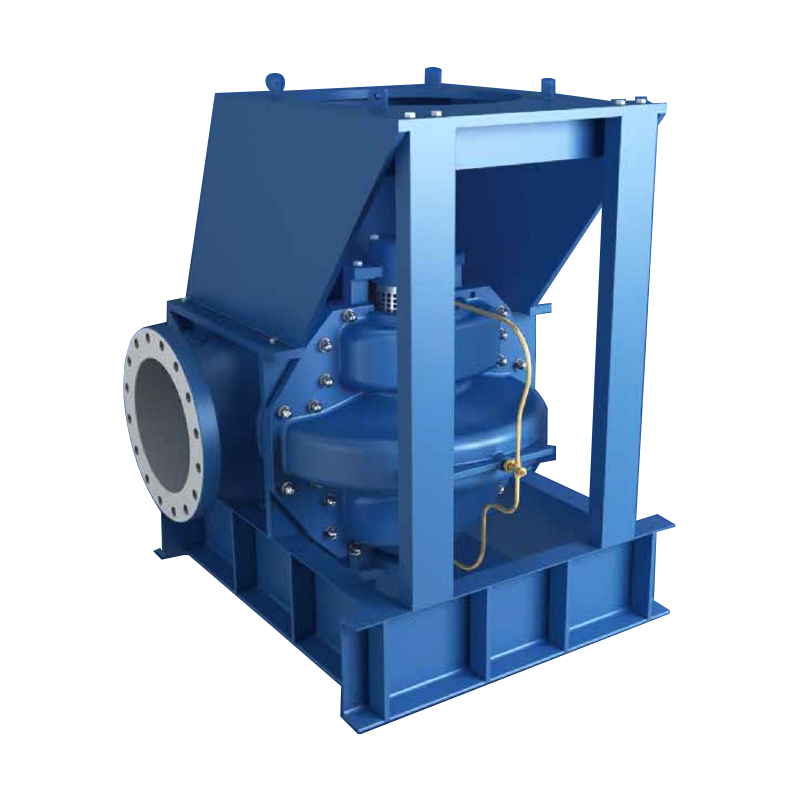

SBSL - Bomba de revestimiento de división vertical de la serie SBSL
800 - Diámetro de la boquilla de descarga nominal (mm)
970 - Diámetro del impulsor nominal (mm)
E (f)- Código del modelo Hidráulico del impulsor
Rango operativo
Max. Capacidad: 11160m 3 /h
Max. Cabeza: 200m
Max. Presión de trabajo: 2.5MPA
Max. Tamaño de la brida de succión: DN900 mm
Max. Temperatura de trabajo: 130 ° C
Tasa de presión de brida: PN1.6MPA, PN2.5MPA
Descripción general del producto
La bomba centrífuga de doble secuencia de carcasa dividida horizontal es un equipo de bomba eficiente y confiable, ampliamente utilizado en el transporte de agua limpia o líquidos similares. La bomba adopta un diseño del impulsor de doble presión con dos cámaras de succión de agua independientes, lo que puede mejorar efectivamente la velocidad de flujo y la eficiencia de la bomba. El cuerpo de la bomba adopta un diseño horizontal de centro dividido, que es fácil de inspeccionar y mantener, y el trabajo de inspección se puede completar sin desmontar la tubería y el motor.
Características principales
1. Alta eficiencia y ahorro de energía: adopta un impulsor de doble secuencia optimizado con excelente rendimiento hidráulico, operación suave, bajo ruido y baja vibración. La bomba tiene alta eficiencia y bajo consumo de energía, que satisface las necesidades de conservación de energía y reducción de emisiones en la industria moderna.
2. Estructura compacta: el cuerpo de la bomba adopta un diseño horizontal de centro dividido, que es compacto, pequeño en huella y fácil de instalar. La bomba está directamente conectada al motor, lo que reduce el enlace de transmisión intermedio y mejora la estabilidad de la operación general.
3. Mantenimiento fácil: el cuerpo de la bomba es un diseño horizontal de centro dividido. Al inspeccionar, solo necesita abrir la cubierta de la bomba para completar el reemplazo de impulsores, sellos de eje y otros componentes. No hay necesidad de desmontar la tubería y el motor, lo que reduce en gran medida el costo de mantenimiento.
4. Alcance de la aplicación amplia: adecuado para el transporte de agua limpia y líquidos similares, como el suministro de agua urbana, agua circulante industrial, riego de tierras de cultivo, proyectos de conservación de agua, etc. Es particularmente adecuado para grandes aplicaciones de flujo y alta cabeza.
5. Materiales diversos: los componentes principales, como el cuerpo de la bomba y el impulsor, pueden estar hechos de hierro fundido, acero fundido o acero inoxidable para satisfacer las necesidades de diferentes condiciones de trabajo. El acero inoxidable es adecuado para el transporte de medios corrosivos.
Ventajas y características
1. Alta eficiencia y ahorro de energía: el impulsor de doble presión optimizado mejora la eficiencia de la bomba y reduce el consumo de energía.
2. Operación suave: el uso de rodamientos de alta calidad y materiales de sellado asegura que la bomba funcione suavemente, con bajo ruido y baja vibración.
3. Mantenimiento fácil: el diseño dividido horizontal no requiere la eliminación de tuberías y motores durante el mantenimiento, reduciendo los costos de mantenimiento.
4. Fuerte aplicabilidad: aplicable a una variedad de medios y condiciones de trabajo para satisfacer las necesidades de diferentes industrias.
