Tanques de acero inoxidable: guía de fabricación de tanques pequeños, de presión y de agua

Tanques pequeños de acero inoxidable: donde el tamaño compacto se une al rendimiento de grado industrial

Los pequeños tanques de acero inoxidable no son simplemente versiones reducidas de grandes recipientes industriales: son soluciones de contención diseñadas con precisión para manejar medios exigentes en entornos con espacio limitado. Las capacidades típicas varían desde 1 litro hasta varios cientos de litros, y la característica definitoria es que el tanque aún debe ofrecer la misma resistencia a la corrosión, limpieza y confiabilidad mecánica que sus homólogos a gran escala.

La aleación más especificada para tanques compactos es acero inoxidable 304 , que ofrece una excelente resistencia al agua, a los ácidos suaves y a la mayoría de los compuestos orgánicos a un precio rentable. Las aplicaciones que requieren exposición a cloruros, agua de mar o agentes de limpieza agresivos se actualizan a acero inoxidable 316L , donde la adición de molibdeno cierra la brecha contra la corrosión por picaduras y grietas. En aplicaciones farmacéuticas y de alimentos de pureza ultraalta, las superficies interiores electropulidas con una rugosidad promedio (Ra) inferior a 0,4 µm son estándar, lo que elimina los puntos de alojamiento microbiano sin depender de recubrimientos químicos.

Más allá de la calidad del material, el espesor de la pared en relación con el volumen del tanque es una variable de diseño crítica para tanques pequeños. Debido a que la relación superficie-volumen aumenta a medida que disminuye el diámetro del tanque, los tanques pequeños de paredes delgadas en realidad experimentan una tensión circular proporcionalmente mayor bajo presión interna que los tanques grandes con la misma presión nominal. Los fabricantes de renombre tienen en cuenta esto manteniendo espesores de pared mínimos consistentes con los códigos de diseño ASME o PED incluso cuando la presión operativa del cliente parece baja.

Tanque de presión de acero inoxidable: estándares de diseño, clasificaciones y lo que los compradores deben verificar

Un tanque de presión de acero inoxidable almacena o procesa fluidos (gases, líquidos o medios de fase mixta) a presiones superiores a la atmosférica. La presión nominal de trabajo, expresada en bar o PSI, es la especificación más importante y debe verificarse con el código de recipientes a presión aplicable antes de poner cualquier tanque en servicio.

Códigos de diseño clave y marcas de certificación

Los dos códigos dominantes que rigen la fabricación de recipientes a presión de acero inoxidable son:

• ASME BPVC Sección VIII División 1 — el estándar principal de EE. UU. para recipientes a presión de hasta 3000 PSI, que requiere inspección por parte de terceros y el sello "U" de ASME para aplicaciones reguladas.
• DEP 2014/68/UE — la Directiva europea sobre equipos a presión, que exige la evaluación de la conformidad y el marcado CE para recipientes con un producto PS × V por encima de umbrales definidos.
• GB 150 — La norma nacional de recipientes a presión de China, a la que se hace referencia ampliamente para los tanques fabricados en el país.

Para los tanques de presión pequeños utilizados en laboratorios, plantas piloto o sistemas montados sobre patines, los compradores frecuentemente encuentran tanques sin código: recipientes fabricados según el estándar de diseño interno del fabricante en lugar de un código reconocido. Estos son aceptables en muchas jurisdicciones para servicios de baja presión o no regulados, pero requieren una evaluación de ingeniería formal antes de su uso en una planta certificada o en un lugar peligroso.

Clasificación de presión frente a presión de diseño frente a presión de prueba

En cada hoja de datos de tanques a presión aparecen tres números, y confundirlos es una fuente común de errores de adquisición:

La selección de un tanque de presión de acero inoxidable clasificado exactamente para la presión operativa máxima esperada no deja margen de seguridad para picos de presión, expansión térmica o cambios futuros en el proceso. Un enfoque conservador especifica un tanque con un MAWP al menos 25-30% por encima la presión de funcionamiento normal, lo que también preserva el tiempo de respuesta de la válvula y del dispositivo de alivio.

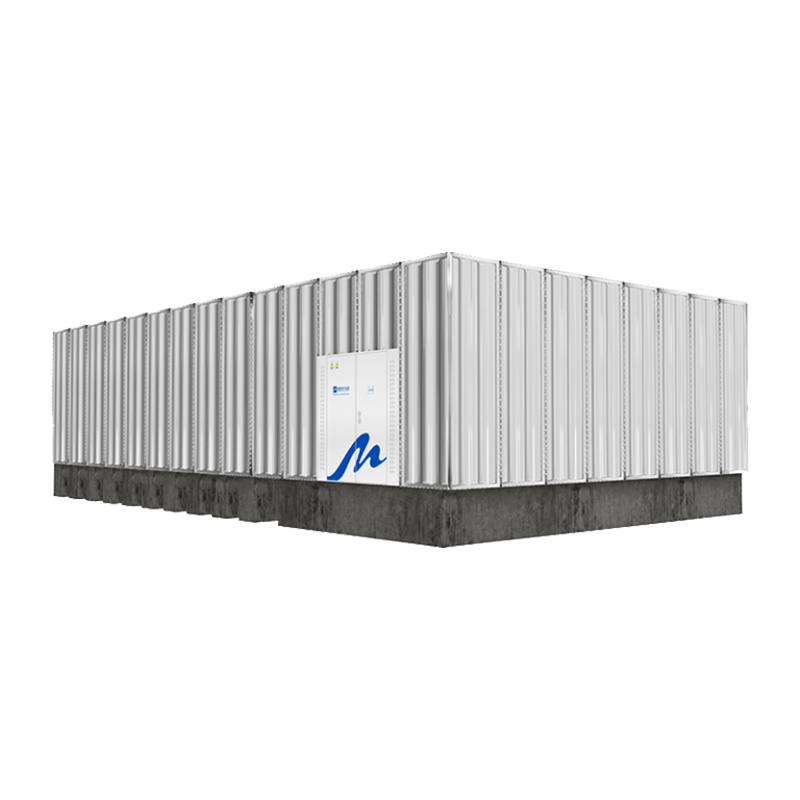

Tanque de agua de acero inoxidable Fabricación: proceso, tolerancias y puntos de control de calidad

La fabricación de tanques de agua de acero inoxidable cubre un amplio espectro: desde simples recipientes de almacenamiento a presión atmosférica para agua potable hasta complejos tanques con camisa para sistemas de calentamiento de agua caliente y tanques intermedios de agua fría en aplicaciones HVAC. El proceso de fabricación, aunque aparentemente similar en todas las aplicaciones, difiere significativamente en los requisitos de calidad de la soldadura, el tratamiento de la superficie y el protocolo de prueba según las condiciones de servicio.

Secuencia de fabricación del núcleo

1. Recepción e inspección de materiales. — Los certificados de prueba de fábrica (MTC) se verifican con la especificación del pedido, lo que confirma el grado de la aleación, el número de calor y las propiedades mecánicas.
2. Laminación de placas y formación de cáscaras. — La placa de acero inoxidable se lamina con el diámetro especificado. La tolerancia de ovalidad para recipientes clasificados bajo presión suele ser ±0,5% del diámetro nominal según el código ASME.
3. Soldadura — GTAW (TIG) es el proceso preferido para pases de raíz y tanques de grado alimentario/farmacéutico debido a las bajas salpicaduras y la alta pureza de la soldadura. GMAW (MIG) se utiliza para soldaduras estructurales de mayor deposición en tanques atmosféricos. Todos los soldadores deben tener calificaciones vigentes según el código aplicable (por ejemplo, ASME Sección IX).
4. Tratamiento post-soldadura — Las costuras de soldadura de los tanques de acero inoxidable se pasivan o decapan para restaurar la capa pasiva de óxido de cromo rota por el calor. La pasivación con ácido cítrico se prefiere cada vez más a la del ácido nítrico por razones medioambientales y de seguridad en el manejo.
5. Instalación de boquillas y accesorios. — Las conexiones bridadas y roscadas, los conductos de acceso, los puertos de drenaje y las conexiones de instrumentos se sueldan y se inspeccionan para determinar la continuidad de la soldadura y las rutas de fuga.
6. Pruebas de presión y ECM — Las pruebas hidrostáticas o neumáticas confirman la integridad estructural. Los métodos de examen no destructivo (NDE), como la radiografía (RT), las pruebas ultrasónicas (UT) o la inspección con tintes penetrantes (PT), se aplican a las uniones soldadas según los requisitos del código.

Requisitos de agua potable y fabricación sanitaria

Los tanques de almacenamiento de agua destinados al contacto con agua potable conllevan obligaciones de cumplimiento adicionales más allá de la integridad estructural. En los Estados Unidos, los tanques generalmente deben cumplir con NSF/ANSI 61, que certifica que los materiales no filtran contaminantes en el agua potable a niveles superiores a los umbrales de salud establecidos. Los proyectos europeos hacen referencia a la Directiva europea sobre agua potable (2020/2184/UE) y las normas EN pertinentes. Los fabricantes que prestan servicios en los mercados de agua potable deben documentar la trazabilidad completa del material y utilizar únicamente elastómeros listados por la NSF para juntas y sellos.

El acabado de la superficie interior también desempeña un papel práctico en la calidad del agua: un acabado laminado 2B o BA generalmente es aceptable para el almacenamiento de agua fría atmosférica, mientras que los sistemas de agua caliente que funcionan por encima de 60 °C se benefician de un interior esmerilado o electropulido que minimiza la adhesión de incrustaciones y simplifica la inspección periódica. Para los tanques en sistemas de recirculación, todas las zonas estancadas (los tramos muertos de más de tres diámetros de tubería son el límite estándar) deben eliminarse en la etapa de diseño para evitar la colonización bacteriana.

Plazos de entrega, personalización y qué especificar al realizar el pedido

Los diseños estándar de tanques de agua de acero inoxidable con configuraciones de boquillas comunes se envían desde fabricantes especializados en un plazo de 4 a 10 semanas. Los recipientes totalmente personalizados (diámetros no estándar, diseños con camisa, serpentines de calentamiento integrados o recipientes con código estampado que requieren puntos de retención de inspección de terceros) generalmente requieren de 10 a 20 semanas, según el trabajo pendiente del taller y la complejidad del paquete de documentación NDE requerido.

Una especificación de compra completa para un tanque de agua fabricado en acero inoxidable debe incluir:

• Capacidad de trabajo (litros o galones) y dimensiones generales de la envolvente o limitaciones de espacio
• Rango de temperatura de funcionamiento y presión máxima de trabajo.
• Grado inoxidable (304, 316L, 316Ti, dúplex, etc.) y espesor mínimo de pared.
• Código de diseño aplicable y requisitos de certificación (ASME, PED, NSF/ANSI 61, etc.)
• Programa de boquillas: cantidad, tamaño, clasificación y orientación de todas las conexiones.
• Requisitos de acabado de superficies internas y externas.
• Documentación requerida: MTC, mapas de soldadura, informes NDE, registros de pruebas hidrostáticas

Seleccionar el tanque de acero inoxidable adecuado: un marco de decisión práctico

Con especificaciones de tanques de acero inoxidable, el exceso y la falta de ingeniería conllevan costos reales. Sobreespecificar el grado de aleación o el acabado superficial en un tanque de almacenamiento de agua atmosférico no crítico agrega costos de fabricación innecesarios; especificar menos de lo necesario el espesor de la pared u omitir la certificación del código en un recipiente a presión crea exposición a la seguridad y la responsabilidad.

Un marco inicial confiable evalúa cuatro variables en secuencia: El medio almacenado y su corrosividad. (determina el grado de aleación); la presión y temperatura de funcionamiento (determina el espesor de la pared, el diseño del cabezal y si se requiere un sello de código); entorno regulatorio y de uso final (determina certificaciones como el cumplimiento de NSF, ASME, PED o FDA 21 CFR); y Restricciones de espacio, peso e instalación. (determina la geometría del tanque y la estructura de soporte). Trabajar en estas cuatro dimensiones antes de acercarse a un fabricante da como resultado una especificación más estricta, una cotización más precisa y un proceso de aprobación más rápido.

Para aplicaciones que se encuentran en el límite entre el producto estándar y la fabricación personalizada (por ejemplo, un pequeño tanque de presión de acero inoxidable con una orientación inusual de la boquilla o una presión de trabajo no estándar), los fabricantes experimentados a menudo pueden adaptar un diseño calificado existente en lugar de comenzar desde cero, reduciendo tanto el tiempo de entrega como el alcance de las NDE requeridas. Los compradores que proporcionan una hoja de datos detallada del proceso en la etapa de consulta logran consistentemente plazos de entrega más rápidos y menos órdenes de cambio posteriores al pedido que aquellos que se basan en descripciones verbales o dibujos genéricos.
